貼片電阻體積小巧，使用時不需要打通孔，占用更小的PCB面積。目前許多高端的旗艦手機中至少要用到上百個貼片電阻。下面世祥電子為大家介紹貼片電阻的基礎知識。

1.貼片電阻的命名

以國巨貼片電阻命名舉例，不同廠家的命名有區別。

如RC0402JR-07100KL：代表0402封裝/5%精度/紙編帶包裝/阻值100K；

2. 貼片電阻的尺寸

目前最小的貼片電阻封裝是0075，長寬僅*；電阻的封裝尺寸在建立PCB封裝時需要用到。

3.貼片電阻的電壓

同一封裝有兩個功率的，大的為升功率系列，比常規功率的要貴一些，謹慎選擇升功率型，容易缺貨。

實際電路中，根據電阻上可能流過的電壓值及功率，從而選擇合適封裝的貼片電阻。

4. 貼片電阻的參數

電阻有如下幾個主要的參數，在電阻選型時需要重點考慮；
標稱阻值：電阻器上面所標示的阻值，如1002指10K電阻；
允許誤差：實際阻值對于標稱值的最大允許偏差稱為允許誤差；10K1%精度的電阻，實際阻值范圍為（）；
額定功率：是指環境溫度為70°C時最大允許使用的功率；
額定電壓：根據額定功率和阻值即可以算出額定電壓；

溫度系數：英文全稱temperaturecoefficientofresistance簡稱TCR，表示當溫度改變1攝氏度時，電阻值的相對變化，單位為ppm/℃，1ppm/℃代表溫度改變1攝氏度，阻值改變百萬分之一。

溫度系數的計算公式：
t1=+25°Corspecifiedroomtemperature
t2=–55°Cor+125°Ctesttemperature
R1=resistanceatreferencetemperatureinohms

R2=resistanceattesttemperatureinohms

5. 貼片電阻的標注

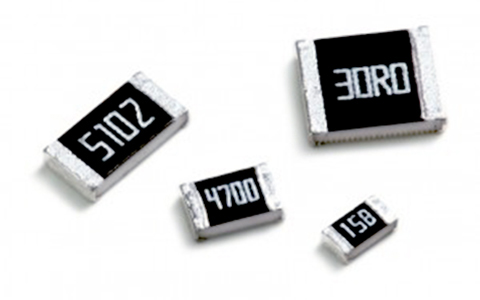

一般貼片電阻上會有阻值標識，根據標識能知道阻值，前提是我們得懂標注規則，0201和0402由于封裝較小，一般不標識。
電阻的標注方法有3位數標注法，4位數標注法，小數點標注和3位數乘數代碼；
3位數標注多用于E24系列，4位數標注多用于E24和E96系列；
3位數標注，前兩位代表有效數字，后一位代表10的冪，
4位數標注，前三位代表有效數字，后一位代表10的冪，；
小數標注，用R表示小數點的位置，如R12=Ω，R012=Ω，1R2=Ω；可以看到R后面如果有0和沒有0，阻值是不一樣的。

3位數乘數代碼，如45B，前兩位代碼45代表具體的阻值，查表可得是287，，最后一位B是10的冪，查表B代表，所以；乘數代碼表大家可以自行上網查。

6. 貼片電阻的分類

按阻值特性：固定電阻、可調電阻、特種電阻。
按制造材料：碳膜電阻、金屬膜電阻、線繞電阻，無感電阻，薄膜電阻，厚膜電阻等。

按安裝方式：插件電阻、貼片電阻；按功能分：負載電阻，采樣電阻，分流電阻，保護電阻等。

7. 貼片電阻的使用注意

1、貼片電阻在使用溫度超過70℃時，功率會降低，所以一般建議按額定功率的70%降額設計使用。

功率損耗百分比和工作溫度的關系

2、謹慎用小封裝大阻值電阻，在遇到臟污時，相當于并聯會使阻值變得很小。
