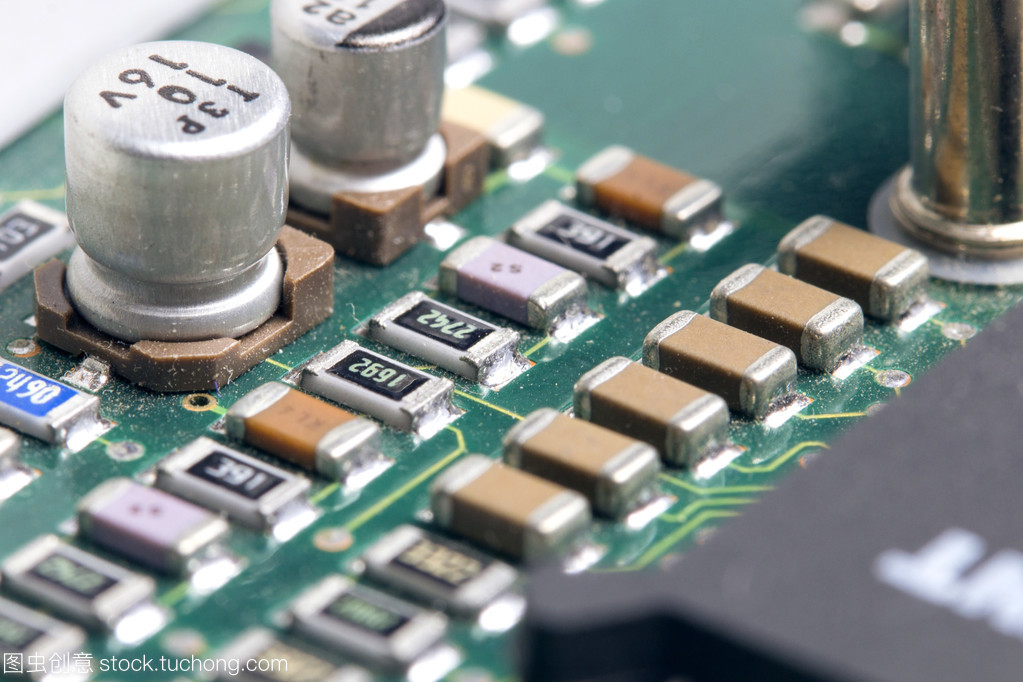

電容貼片是目前用量比較大的常用元件，就拿世祥電子代理的貼片電容來說，就有很多不同品牌與規格。下面由世祥電子為大家解析電容貼片封裝。

電容貼片的封裝：可分為無極性和有極性兩類。

1、無極性電容貼片下兩類封裝最為常見，即0805、0603；

2、有極性電容也就是我們平時所稱的電解電容，一般我們平時用的最多的為鋁電解電容，由于其電解質為鋁，所以其溫度穩定性以及精度都不是很高，而貼片元件由于其緊貼電路版，所以要求溫度穩定性要高，所以貼片電容以鉭電容為多，根據其耐壓不同，貼片電容又可分為A、B、C、D 四個系列。

具體分類如下：類型封裝形式耐壓

A 3216 10V

B 3528 16V

C 6032 25V

D 7343 35V

電容貼片的尺寸表示法有兩種，一種是英寸為單位來表示，一種是以毫米為單位來表示，貼片電容的系列型號有0402、0603、0805、1206、1812、2010、2225、2512，是英寸表示法，04 表示長度是0.04 英寸，02 表示寬度0.02 英寸，其他類同型號尺寸英制尺寸公制尺寸長度及公差寬度及公差厚度及公差
0402 1005 1.00±0.05 0.50±0.05 0.50±0.05
0603 1608 1.60±0.10 0.80±0.10 0.80±0.10
0805 2012 2.00±0.20 1.25±0.20 0.70±0.20
1.00±0.20
1.25±0.20
1206 3216 3.20±0.30 1.60±0.20 0.70±0.20
1.00±0.20
1.25±0.20
1210 3225 3.20±0.30 2.50±0.30 1.25±0.30
1.50±0.30
1808 4520 4.50±0.40 2.00±0.20 ≤2.00
1812 4532 4.50±0.40 3.20±0.30 ≤2.50
2225 5763 5.70±0.50 6.30±0.50 ≤2.50
3035 7690 7.60±0.50 9.00±0.05 ≤3.00
