如何識別PCB板上的貼片電容？

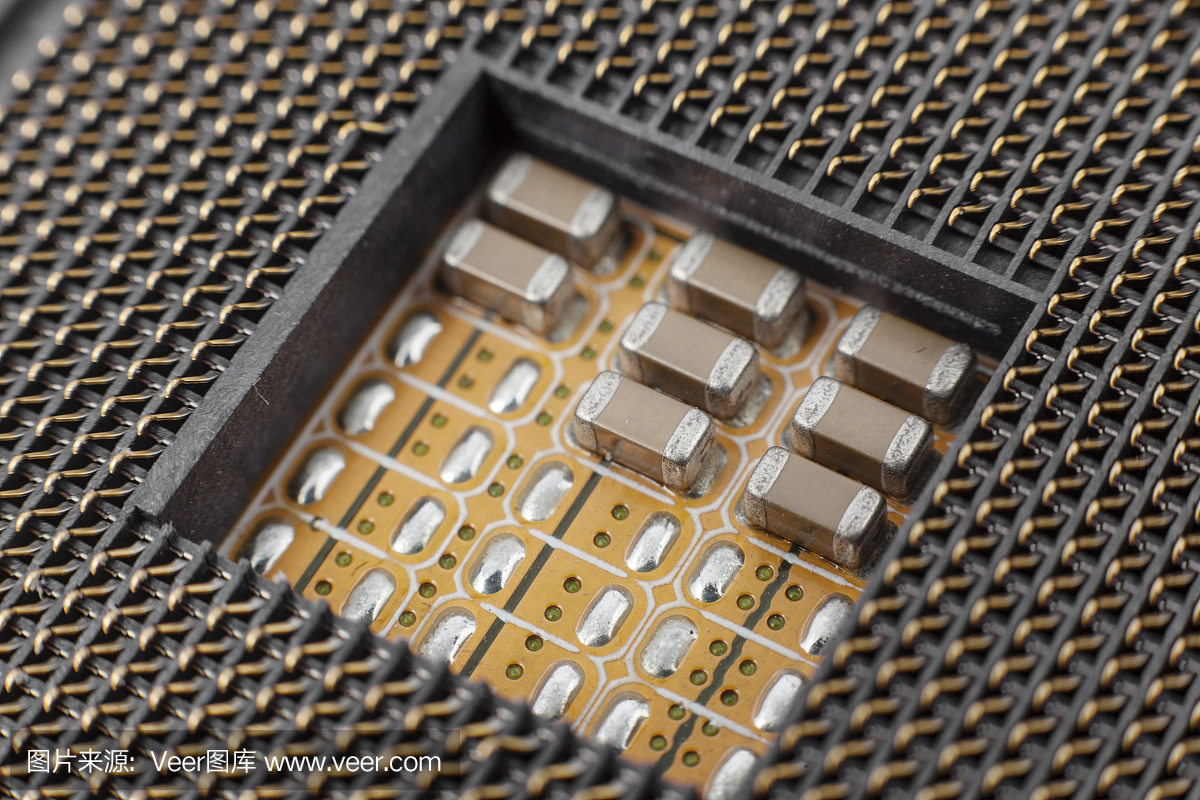

貼片電容由于體積小，無法印刷標示，因而通常都是在貼片生產時的料盤上有標簽標示。如果是單個的貼片電容,那就要用電容測試儀測出它的容量。 沒有標識的能夠經過丈量電容的長寬來辨認系列類型，詳細品牌之類的能夠找到相同的進行比照辨認。

貼片電容全稱為：多層（積層/疊層）片式陶瓷電容器，也稱為貼片電容/片容。英文全稱：Multi-layerceramiccapacitors。英文縮寫：MLCC。 貼片電容有兩種尺度表明辦法，一種是以英寸為單位來表明，一種是以毫米為單位來表明，如0402系列的貼片電容， 04 表明長度是0.04 英寸，02 表明寬度0.02 英寸。

電容：可分為無極性和有極性兩類，無極性電容下述兩類封裝最為多見。

貼片的封裝主要有：0201 1/20W 0402 1/16W 0603 1/10W 0805 1/8W 1206 1/4W

電容電阻外形尺寸與封裝的對應聯系是: 0402=1.0x0.5 0603=1.6x0.8 0805=2.0x1.2 1206=3.2x1.6 1210=3.2x2.5 1812=4.5x3.2 2225=5.6x6.5

電容自身的大小與封裝方式無關，封裝與標稱功率有關。長和寬通常是用毫米表明的?？墒穷愋褪沁x用的英寸的表明辦法。挑選適宜的封裝榜首要看PCB空間，是不是能夠放下這個器材。 通常來說，封裝大的器材會對比廉價，小封裝的器材由于加工進展要高一點，有可能會貴一點，然后封裝大的電容耐壓值會比封裝小的同容量電容耐壓值高，這些都是要根據實踐的需要來挑選的。 小封裝的元器材對貼裝請求會高一點，比如SMT機器的精度。如手機里邊的電路板，由于空間有限，作業電壓低，就能夠選用0402的電阻和電容，而大容量的鉭電容就多為3216等大的封裝。
